STORM 18

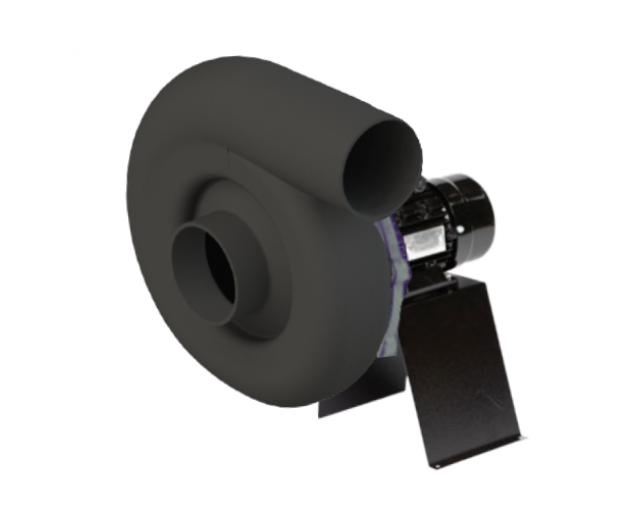

Plastový ventilátor STORM 18 pro odsávání vzdušniny obsahující agresivní chemické sloučeniny.

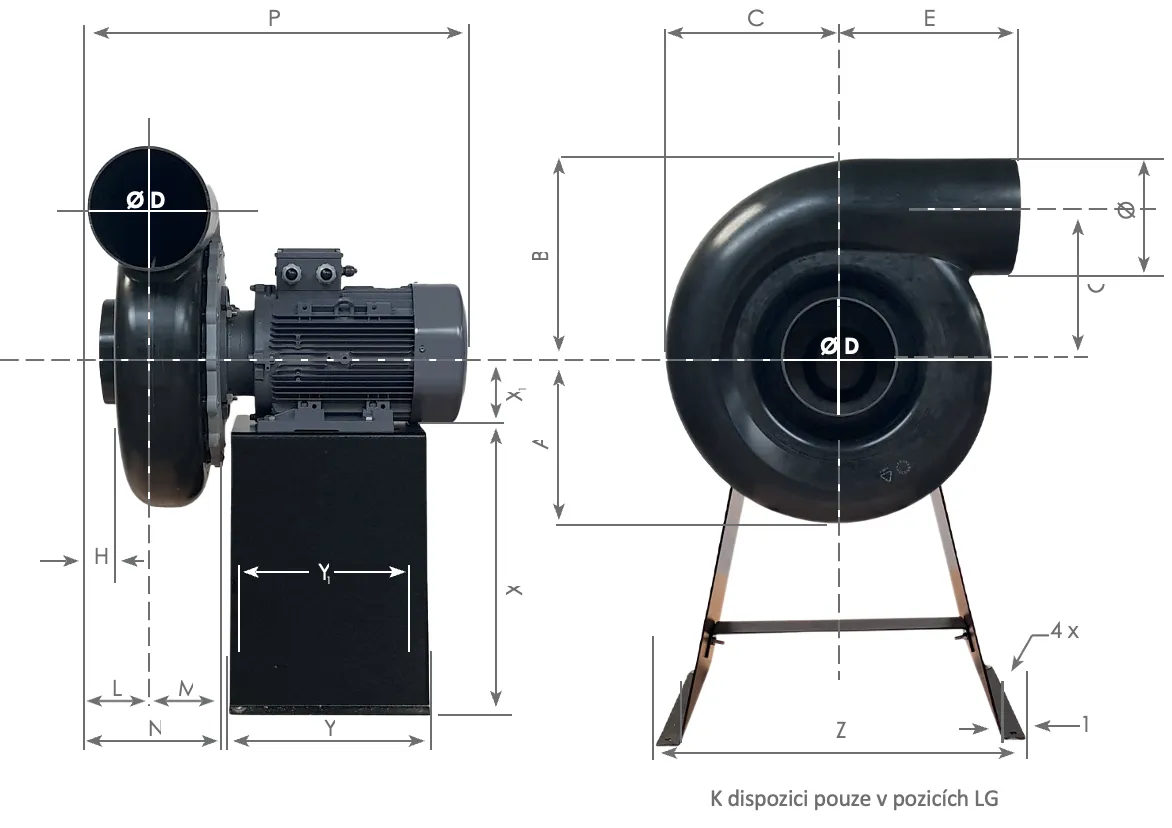

Základní rozměry ventilátoru

Poznámka: Kovová stolička není součástí balení (viz příslušenství).

Výška hřídele motoru se může měnit v závislosti na typu použitého motoru

Dostupné v provedení

Parametr Hodnota (mm)
A 291
B 350
C 338
ØD 200
E 280
G 250
H 40
L 110
M 100
N 220
P 680
Y 350
Y1 310
Z 590
X 470
X1 132

Hladiny hluku

dB Akustika
Rychlost (RPM) Qv (m3/h) Sp (Pa) LwA dB(A) LpA* dB(A)
2000 2141 1567 89 69
2870 3073 3227 97 77
Oktávová frekvence (Hz)
63 125 250 500 1000 2000 4000 8000
104 92 89 87 83 82 77 71
112 100 97 95 90 90 85 78

* Akustický tlak Lp ve 3 metrech – Údaje o akustickém výstupu jsou k dispozici na vyžádání.

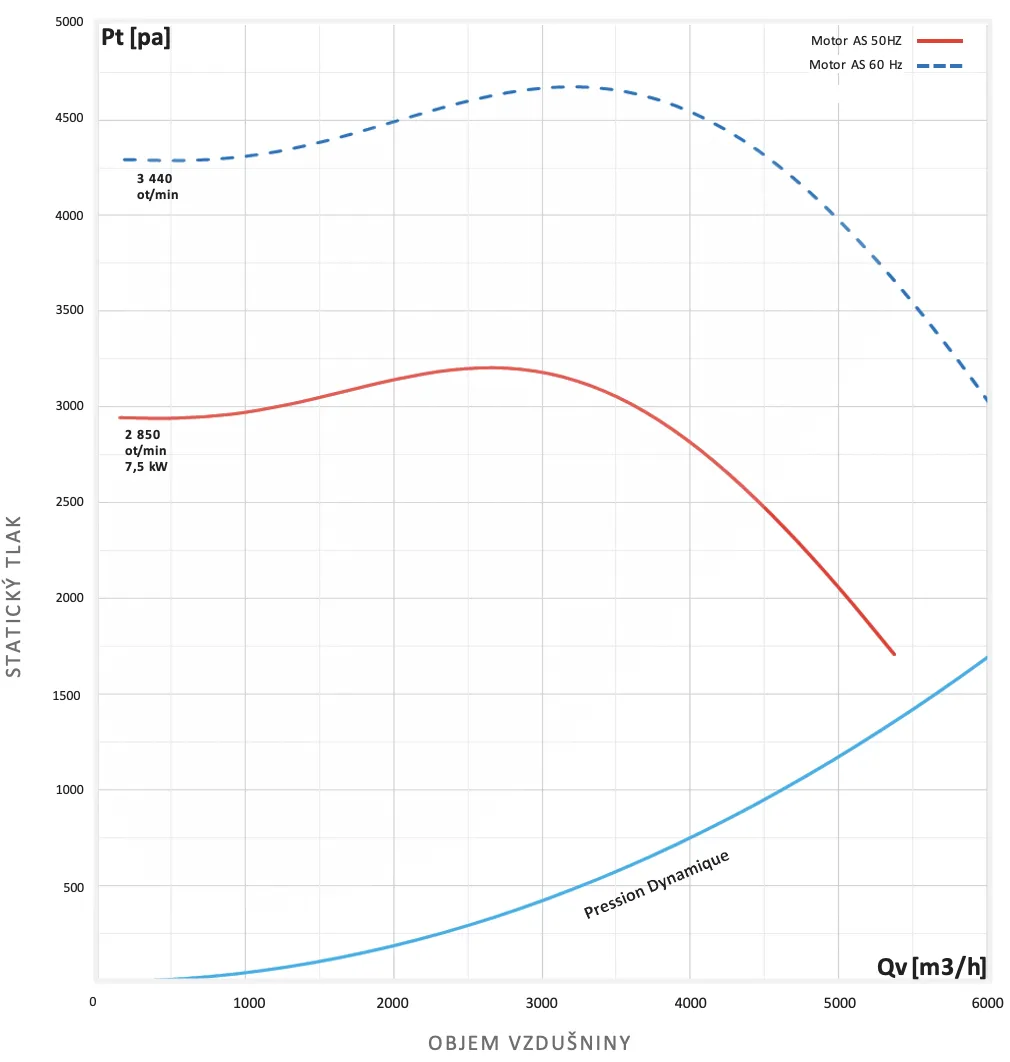

Výkonové parametry

Motor Výkon (kW) Otáčky (RPM) Motory Napětí (V) Jmenovitý proud (A) Hmotnost (kg)
IP55 asynchronní
třífázový		 7,5 2870 400/690 14,3/8,23 70,4
IP66 asynchronní
Třífázové ATEX 		7,5 2870 400/690 11,94/6,9 77

Hodnoty se mohou lišit dle výrobce motoru.
Pro motor ATEX s frekvenčním měničem je nutná tepelná ochrana PTC.

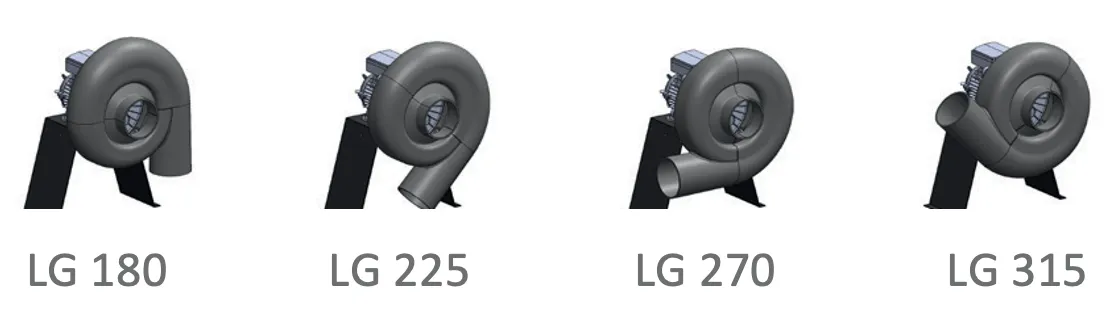

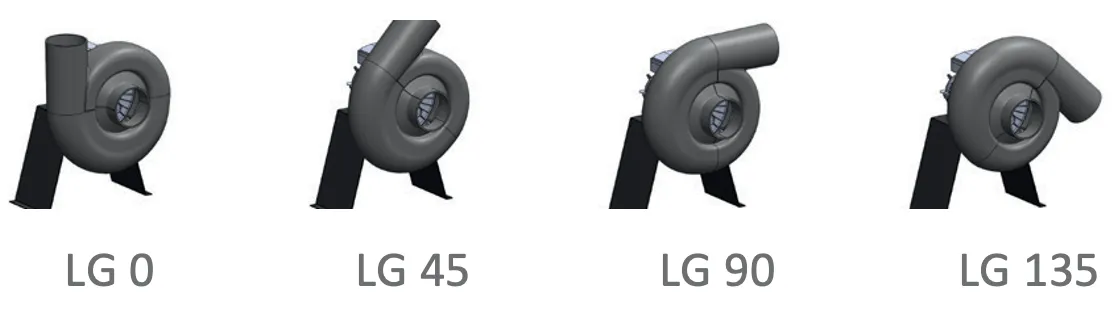

Polohy ventilátorů
