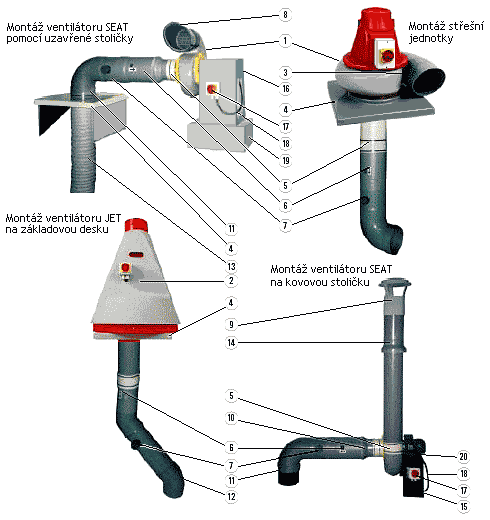

Instalace ventilátorů

Legenda

1 – Ventilátor SEAT
2 – Ventilátor JET
3 – Ventilační hlavice s mřížkou
4 – Základová deska
5 – Tlumící vložka
6 – Zpětná klapka
7 – Regulační klapka
8 – Ventilační hlavice s mřížkou
9 – Ventilační hlavice se stříškou
10 – Přechod
11 – Koleno 90°
12 – Koleno 45°
13 – Přívod vzduchu
14 – Přechod
15 – Kovová stolička
16 – Uzavřená stolička
17 – Vypínač
18 – Přívodní kabel
19 – Betonový podstavec
20 – Motor ventilátoru
