Ventilator-Zubehör
Sofern nicht anders angegeben ist, sind alle Maße in Millimetern [mm] angegeben.

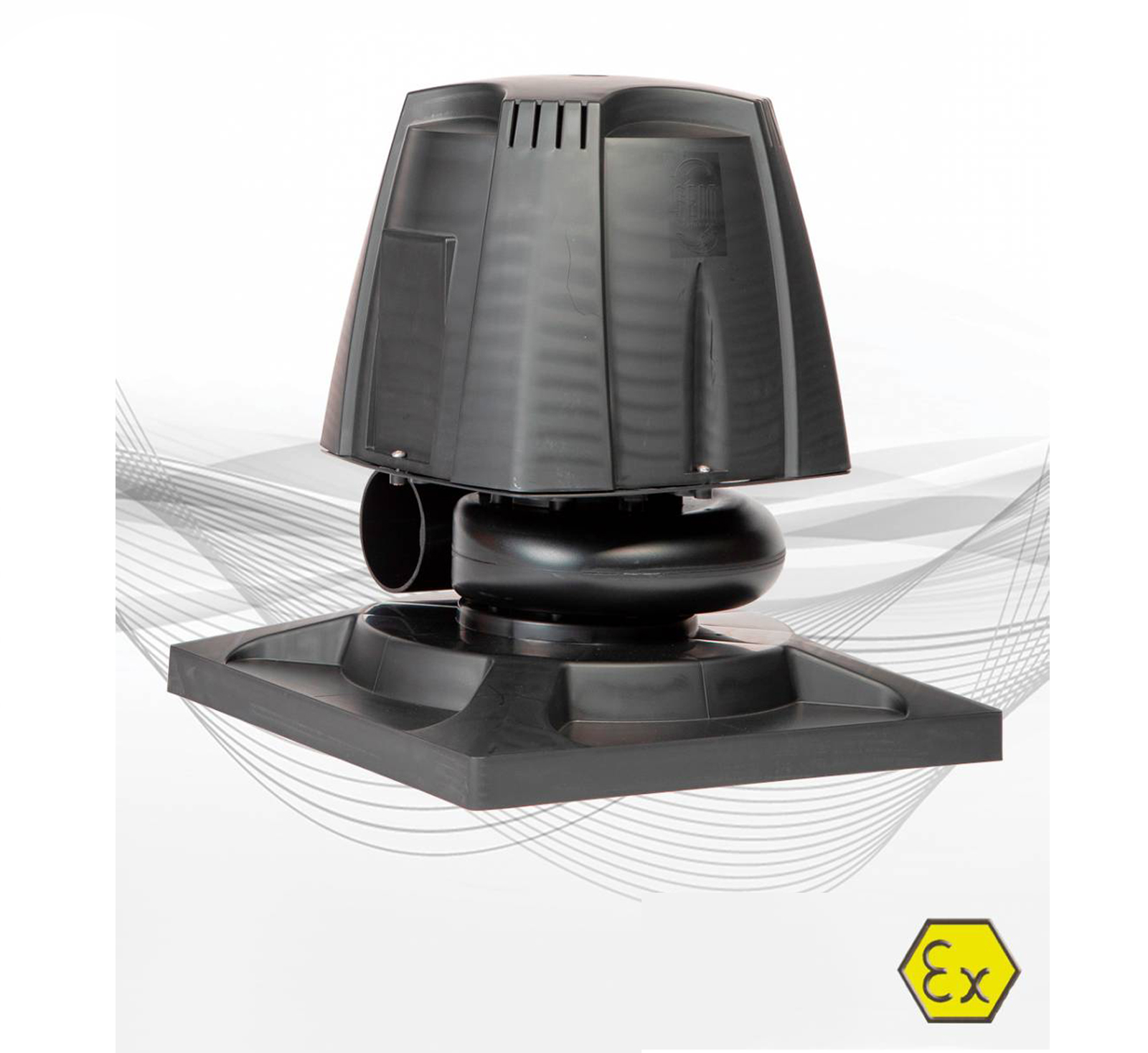

Unser Zubehör ist auch in Ausführungen für den Einsatz in Ex-Bereichen erhältlich. Das Zubehör-Sortiment für die Ex-Umgebung finden Sie in unserer Preisliste.
Geschlossenes Gestell
Das geschlossene Gestell aus Polypropylen für die Ventilatoren des Typs SEAT schützt den Motor vor Witterungseinflüssen und aggressiver Umgebung. Der Typ des Gehäuses ist geeignet für die Montage sowohl innerhalb, als auch außerhalb eines Gebäudes.
Abmessungen
| Ventilator | Typ | X | Z | Y | Z1 | Y1 |
|---|---|---|---|---|---|---|
| SEAT 15/20/25, STORM 12/14 | 450 | 450 | 425 | 340 | 318 | 270 |
| SEAT 25 2P/30, STORM 16 | 550 | 550 | 425 | 340 | 318 | 270 |
| SEAT 35 | 700 | 715 | 585 | 505 | 520 | 430 |

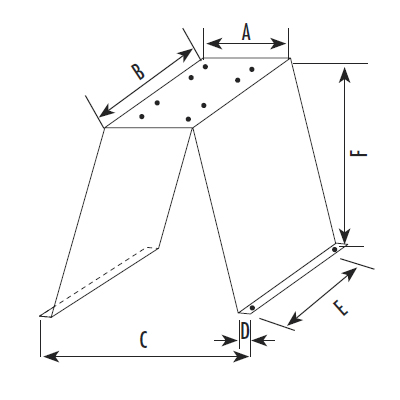

Metallgestell
Das Standard-Metallgestell ist aus Edelstahl mit Korrosionsschutzüberzug gefertigt. Er wird für die Installation von einem Ventilator im Innenraum angewendet. Je nach Ventilatortyp sind unterschiedliche Größen erhältlich.
Abmessungen
| Ventilator | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| SEAT 15/20, STORM 12/14 | 190 | 180 | 320 | 20 | 160 | 240 |
| SEAT 25, STORM 16 |
190 | 180 | 400 | 20 | 160 | 300 |
| SEAT 30 | 200 | 240 | 440 | 20 | 220 | 350 |
| SEAT 35 | 300 | 350 | 600 | 20 | 310 | 468 |
Entlüftungskopf mit Gitter
Ein Entlüftungskopf mit Gitter verhindert das Eindringen von Fremdkörpern oder Tieren. Er befindet sich am Ausgang des Lüfters.
Der Entlüftungskopf ist aus Polypropylen gefertigt.
Abmessungen
| D | L |
|---|---|
| 125 | 240 |
| 160 | 340 |
| 200 | 370 |
| 250 | 420 |
| 315 | – |
Übergänge
Die Übergänge sind aus PVC gefertigt.
Abmessungen
| Kleine Durchmesser | Großer Durchmesser |
|---|---|
| 75 | 90 |
| 90 | 125 |
| 125 | 160 |
| 125 | 200 |
| 160 | 200 |
| 200 | 250 |
| 200 | 315 |
| 250 | 315 |
| 315 | 400 |
Rückstauklappe
Die Rückstauklappe verhindert eine Luftrückführung. Sie ist aus PVC gefertigt.
Abmessungen
| D | L |
|---|---|
| 125 | 220 |
| 160 | 260 |
| 200 | 270 |
| 250 | 315 |
| 315 | 350 |
Regelklappe
Die Regelklappe regelt den Luftstrom im Kanal. Sie ist aus PVC gefertigt.
Abmessungen
| D | L |
|---|---|
| 125 | 190 |
| 160 | 205 |
| 200 | 220 |
| 250 | 225 |
| 315 | 230 |
Dämpfungseinsätze, Klammern, Vibrationsdämpfer
Abmessungen
| Durchschnitt |
|---|
| 125 |
| 135 |
| 160 |
| 200 |
| 250 |
| 315 |

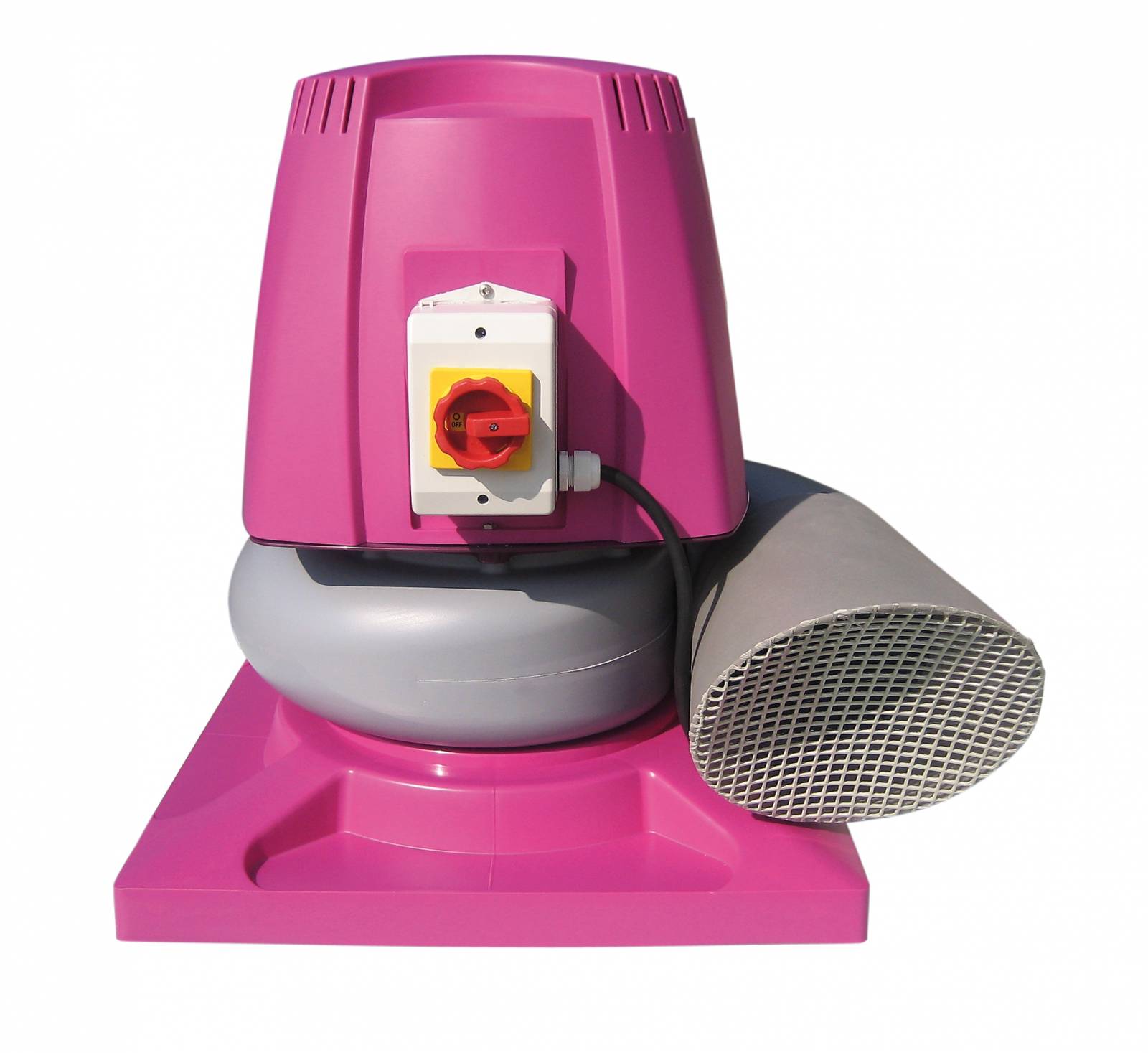

Dacheinheit
Dacheinheit
Als Funktionsmodul dient hier der Ventilator SEAT, der durch eine Dacheinheit vervollständigt ist:
- Fußplatte,
- Motorgehäuse,
- Schalter,
- Entlüftungskopf mit Gitter.
Der Lüftermotor ist vollständig geschlossen und so vor Witterungseinflüssen geschützt.

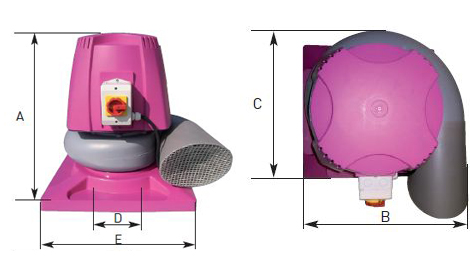

Grundabmessungen der Dacheinheiten.
| SEAT 15 | 550 | 560 | 560 | 125 | 547×547 int. |
| SEAT 20 | 560 | 600 | 560 | 160 | 547×547 int. |
| SEAT 25 | 590 | 680 | 595 | 200 | 547×547 int. |
| SEAT 30 | 680 | 780 | 650 | 250 | 547×547 int. |
| SEAT 35 | 880 | 950 | 850 | 315 | 700×700 int. |
